TOPCon210矩形组件 510-530W
品牌: Schutten
组件型号: STM-510-530/108-R3
最大功率: 510-530w

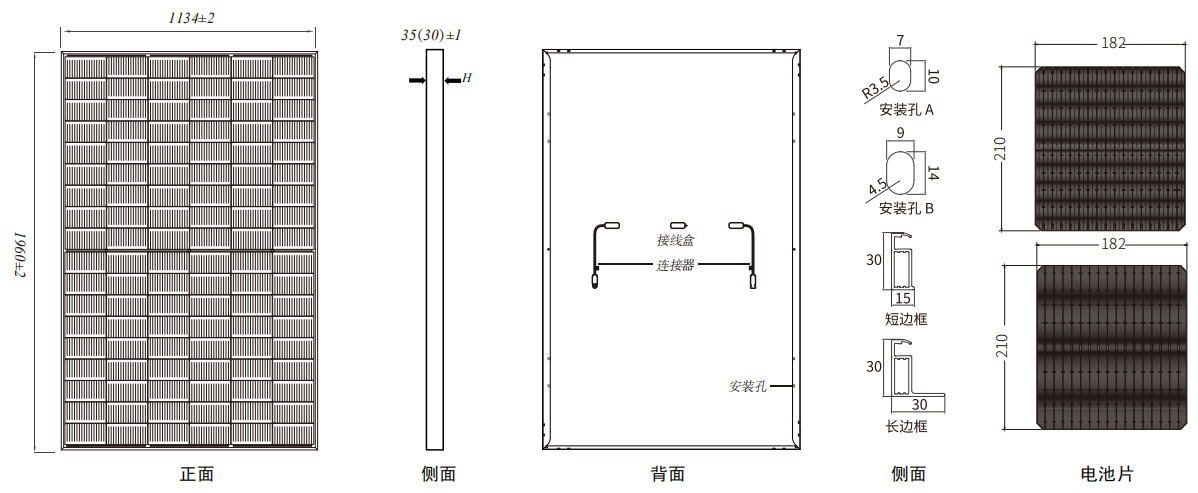

组件尺寸: 1960x1134x35(30)mm
组件重量: 23±3%
导线长度: 300mm(+)/300mm(-)
产品认证: ISO/CE/IEC/PID FREE/INMETRO/PV CYCLE/CEC
包装信息 : 31/744pcs 37/888pcs
备注：可根据要求定制边框颜色和线缆长度
| 包装（每个集装箱/40尺高柜） | 17.5米半挂 | 组件尺寸 | 组件重量 |
| 31/744pcs 37/888pcs | 31/1054pcs 37/1258pcs | 1960x1134x35(30)mm | 23kg±3% |
| 机械参数 | 工作参数 | ||
| 电池片类型 | N型单晶硅电池片 | 最大系统电压 | 1500VDC |
| 电池片数量 | 108(6x18) | 工作温度 | -40℃~+85℃ |
| 线缆长度 | 300mm(+)/300mm(-) | 最大保险丝电流 | 30A |
| 线缆横截面尺寸 | 4mm2(IEC) | 最大静态载荷（正面） | 5400Pa(112lb/ft2) |
| 接线盒 | IP68,3个二极管 | 最大静态载荷（背面） | 2400Pa(50lb/ft2) |
| 连接器 | MC4兼容 | 安全防护等级 | Class Ⅱ |
| STC:AM1.5 1000W/m225℃ | NOCT:AM1.5 800W/m2 20℃ 1m/s | 最大功率测试公差±3% | |
| 组件型号 | STM-510/108-R3 | STM-515/108-R3 | STM-520/108-R3 | STM-525/108-R3 | STM-530/108-R3 | |||||
| 测试条件 | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT |
| 最大功率( Pmax/W) | 510 | 387 | 515 | 390 | 520 | 394 | 525 | 398 | 530 | 402 |
| 开路电压( Voc/V) | 40.42 | 38.40 | 40.60 | 38.57 | 40.78 | 38.74 | 40.96 | 38.91 | 41.14 | 39.08 |
| 短路电流( Isc/A) | 15.95 | 12.87 | 15.98 | 12.90 | 16.01 | 12.92 | 16.04 | 12.95 | 16.07 | 12.97 |
| 峰值功率电压( Vmp/V) | 33.47 | 32.19 | 33.67 | 32.44 | 33.87 | 32.69 | 34.07 | 32.95 | 34.27 | 33.20 |
| 峰值功率电流( Imp/A) | 15.24 | 12.01 | 15.30 | 12.03 | 15.36 | 12.06 | 15.42 | 12.08 | 15.48 | 12.10 |
| 组件效率(%) | 22.90 | 23.20 | 23.40 | 23.60 | 23.80 | |||||
| 温度系数 | |
| 标称工作温度（NOCT） | 45±2 ℃ |
| 短路电流（Isc）温度系数 | +0.045%/ ℃ |
| 开路电压（Voc）温度系数 | -0.275%/℃ |
| 峰值功率（Pmax）温度系数 | -0.350%/ ℃ |
超额收益

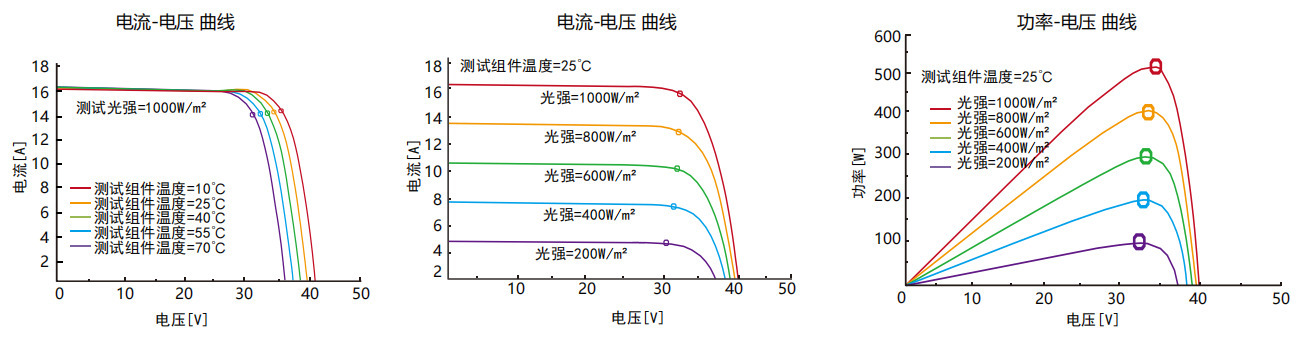

I-V曲线(STM-510-530/108-R3)
关键词: TOPCon210矩形组件 510-530W
