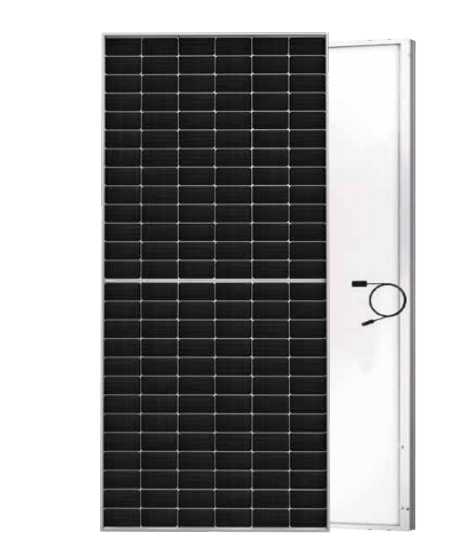

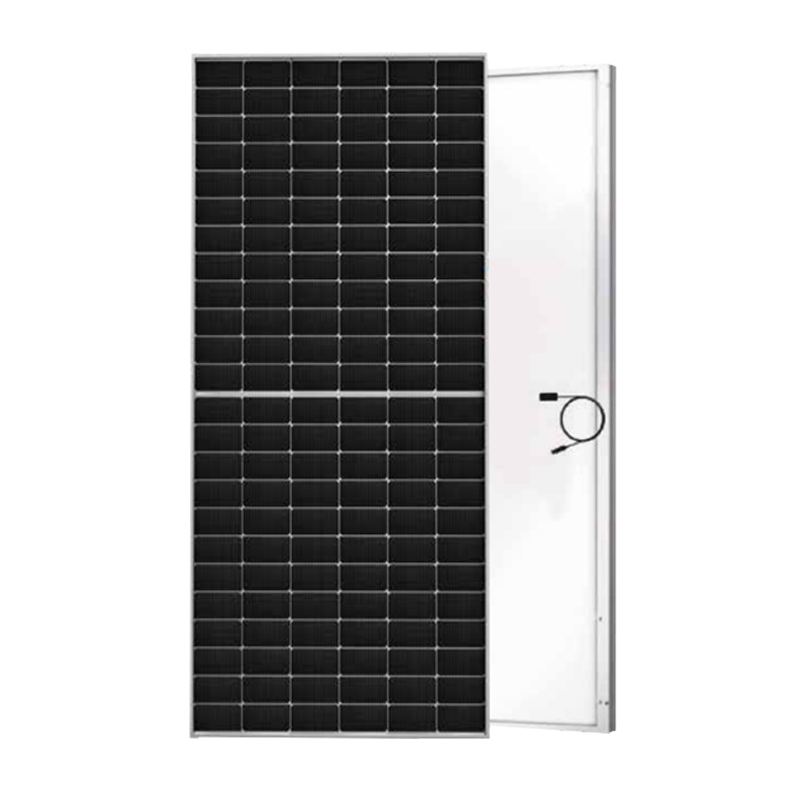

TOPCon182全黑双玻组件 435-455W
品牌: Schutten
组件型号: STM-435-455/108-S5SB
最大功率: 435-455W
组件尺寸: 1722x1134x35(30)mm
组件重量: 24.6kg±3%
导线长度: 300mm(+)/300mm(-)
产品认证: ISO/CE/IEC/PID FREE/INMETRO/PV CYCLE/CEC
包装信息 : 31/806pcs 37/962pcs
备注：可根据要求定制边框颜色和线缆长度
| 包装（每个集装箱/40尺高柜） | 13.5米半挂 | 组件尺寸 | 组件重量 |
| 31/806pcs 37/962pcs | 31/930pcs 37/1110pcs | 1722x1134x35(30)mm | 24.6kg±3% |
| 机械参数 | 工作参数 | ||
| 电池片类型 | N型单晶硅电池片 | 最大系统电压 | 1500VDC |
| 电池片数量 | 108(6x18) | 工作温度 | -40℃~+85℃ |
| 线缆长度 | 300mm(+)/300mm(-) | 最大保险丝电流 | 25A |
| 线缆横截面尺寸 | 4mm2(IEC) | 最大静态载荷（正面） | 5400Pa(112lb/ft2) |
| 接线盒 | IP68,3个二极管 | 最大静态载荷（背面） | 2400Pa(50lb/ft2) |
| 连接器 | MC4兼容 | 安全防护等级 | Class Ⅱ |
| STC:AM1.5 1000W/m225℃ | NOCT:AM1.5 800W/m2 20℃ 1m/s | 最大功率测试公差±3% | |
| 电性能参数 | ||||||||||
| 组件型号 | STM-435/108-S5SB | STM-440/108-S5SB | STM-445/108-S5SB | STM-450/108-S5SB | STM-455/108-S5SB | |||||
| 测试条件 | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT |
| 最大功率（Pmax/W） | 435 | 327 | 440 | 331 | 445 | 339 | 450 | 343 | 455 | 347 |
| 开路电压（Voc/V) | 38.85 | 36.87 | 38.98 | 36.99 | 39.00 | 37.34 | 39.18 | 37.51 | 39.36 | 37.69 |
| 短路电流（Isc/A) | 14.33 | 11.57 | 14.41 | 11.63 | 14.63 | 11.79 | 14.68 | 11.87 | 14.73 | 11.87 |
| 峰值功率电压（Vmp/V) | 32.51 | 30.10 | 32.69 | 30.28 | 32.28 | 30.50 | 32.47 | 30.69 | 32.65 | 30.85 |
| 峰值功率电流（Imp/A） | 13.38 | 10.87 | 13.46 | 10.93 | 13.79 | 11.12 | 13.86 | 11.17 | 13.94 | 11.24 |
| 组件效率（%） | 22.3 | 22.5 | 22.3 | 22.5 | 22.8 | |||||
| 温度系数 | 双面发电参数（背面增益） | ||||||
| 标称工作温度（NOCT） | 45±2 ℃ | (以435W为例) | |||||
| 短路电流（Isc）温度系数 | +0.045%/ ℃ | 功率增益（%） | 5% | 10% | 15% | 20% | 25% |
| 开路电压（Voc）温度系数 | -0.275%/℃ | 最大功率（Pmax/w） | 456 | 484 | 511 | 540 | 568 |
| 峰值功率（Pmax）温度系数 | -0.350%/ ℃ | 组件效率（%） | 23.40% | 24.50% | 26.20% | 27.70% | 29.10% |
I-V曲线(STM-435-455/108-S5SB)
