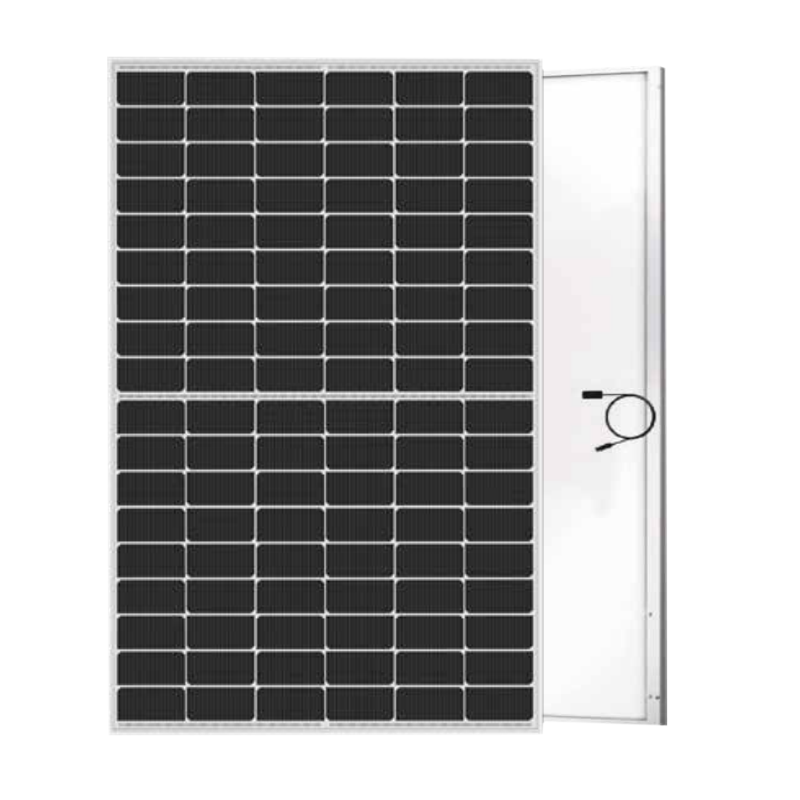

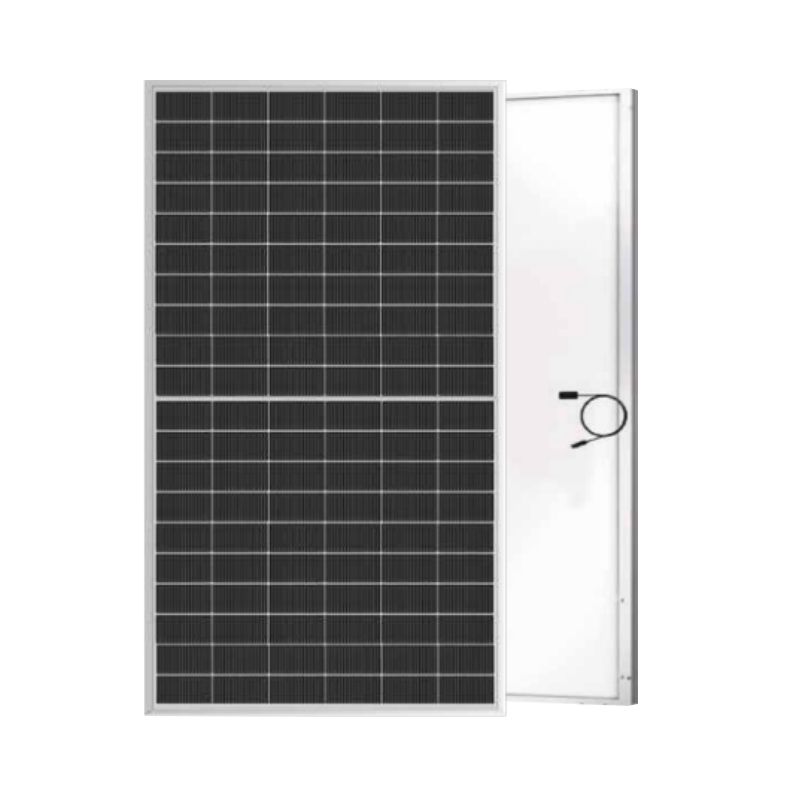

TOPCon191.6矩形双玻组件 445-465W
品牌: Schutten
组件型号: STM-445-465/108-R1S
最大功率: 445-465W
组件尺寸: 1800x1134x35(30)mm
组件重量: 24.5kg±3%
导线长度: 300mm(+)/300mm(-)
产品认证: ISO/CE/IEC/PID FREE/INMETRO/PV CYCLE/CEC
包装信息 : 31/744pcs 37/888pcs
备注：可根据要求定制边框颜色和线缆长度
| 包装（每个集装箱/40尺高柜） | 13米半挂 | 组件尺寸 | 组件重量 |
| 31/744pcs 37/888pcs | 31/868pcs 37/1036pcs | 1800x1134x35(30)mm | 24.5kg±3% |
| 机械参数 | 工作参数 | ||
| 电池片类型 | N型单晶硅电池片 | 最大系统电压 | 1500VDC |
| 电池片数量 | 108(6x18) | 工作温度 | -40℃~+85℃ |
| 线缆长度 | 300mm(+)/300mm(-) | 最大保险丝电流 | 30A |
| 线缆横截面尺寸 | 4mm2(IEC) | 最大静态载荷（正面） | 5400Pa(112lb/ft2) |
| 接线盒 | IP68,3个二极管 | 最大静态载荷（背面） | 2400Pa(50lb/ft2) |
| 连接器 | MC4兼容 | 安全防护等级 | Class Ⅱ |
| STC:AM1.5 1000W/m225℃ | NOCT:AM1.5 800W/m2 20℃ 1m/s | 最大功率测试公差±3% | |
| 电性能参数 | ||||||||||
| 组件型号 | STM-445/108-R1S | STM-450/108-R1S | STM-455/108-R1S | STM-460/108-R1S | STM-465/108-R1S | |||||
| 测试条件 | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT |
| 最大功率（Pmax/W) | 445 | 337 | 450 | 341 | 455 | 345 | 460 | 349 | 465 | 352 |
| 开路电压（Voc/V） | 39.00 | 37.05 | 39.18 | 37.22 | 39.36 | 37.39 | 39.54 | 37.56 | 39.72 | 37.73 |
| 短路电流（Isc/A） | 14.63 | 11.81 | 14.68 | 11.85 | 14.73 | 11.89 | 14.78 | 11.93 | 14.83 | 11.97 |
| 峰值功率电压（Vmp/V） | 32.28 | 30.62 | 32.46 | 30.86 | 32.64 | 31.09 | 32.82 | 31.33 | 33.00 | 31.56 |
| 峰值功率电流（Imp/A） | 13.79 | 11.02 | 13.87 | 11.05 | 13.95 | 11.09 | 14.03 | 11.13 | 14.11 | 11.17 |
| 组件效率（%） | 21.8 | 22.0 | 22.3 | 22.50 | 22.9 | |||||
| 温度系数 | 双面发电参数（背面增益） | ||||||
| 标称工作温度（NOCT） | 45±2 ℃ | (以525W为例) | |||||
| 短路电流（Isc）温度系数 | +0.045%/ ℃ | 功率增益（%） | 5% | 10% | 15% | 20% | 25% |
| 开路电压（Voc）温度系数 | -0.275%/℃ | 最大功率（Pmax/w） | 467 | 489 | 511 | 534 | 556 |
| 峰值功率（Pmax）温度系数 | -0.350%/ ℃ | 组件效率（%） | 22.90% | 24.00% | 25.00% | 26.20% | 27.20% |
I-V曲线(STM-445-465/108-R1S)
